AMI/UEFI BIOS
4th Gen. Core: Intel Core i7-4650U Processor, Intel Core i5-4300U Processor, Intel Core i3-4010U Processor
4" EPIC
SoC
Onboard 4GB / 8GB DDR3L 1600MHz
1 x Stack Audio Jack, Realtek ALC662, Line-out; 2 x 6-pin header Line-in, Line-out, MIC
1 x 2 Pin header support CR2477 (1000mAH)
2 x GbE ports by RJ-45 with Intel 82574L Controller
8-bits digital I/O by header (4 x DI, 4 x DO), 4-bits digital I/O by header (2 x DI, 2 x DO)
1 x 3 Pin power input connector
1 x RS-232/RS422/RS485 (COM1), DB-9 Connector on I/O, pin 9 wth 5V/12V Ring select; 1 x RS-232(COM2) , DB-9 Connector on I/O, pin 9 with 5V/ 12V Ring select; 2 x UART(COM3,COM4) via CN3 (expansion connect); 2 x RS-422/485 pin header(COM5, COM6) via CN2
-
1 x Smart battery, Support 3 Serial Li battery by 10-pin header (BAT2)
1 x SATA3 connector, 7 Pin; 1 x SATA3 connector, 7+15 Pin
Fintek F81216AD / ITE IT8518E
2 x USB 3.0 external stack ports, 1 x USB 2.0 pin header via CN1, 1 x USB 2.0 pin header via CN2, 2 x USB 2.0 pin header via CN3, 1 x USB 2.0 for mini PCIe
Watchdog timeout can be programmable by Software support 1~255 sec
-
1 x mini PCIe slot (Full-size)
Intel HD Graphics Series
2 x 20 Pin header
1 x HDMI
1 x 18/24-bit dual channel LVDS
HDMI + LVDS / HDMI + eDP / LVDS + eDP / HDMI + LVDS + eDP
Up to 1920x1200 for eDP, HDMI, LVDS
-
Wide Range DC 6~36V input
1 x 3 Pin power input connector
Meet RoHS 2.0/CE/FCC Class A
-20°C~70°C (-4°F~158°F)
10%~90%, non-condensing, operating
-40°C~85°C (-40°F~185°F)
TB-528U4, TB-528U4ME1, TB-528C1U2, TB-528C1U2P1, TB-528C2, TB-528C2ME1, TB-528C2I, TB-528CAN2, TB-528E1U2, TB-528E1U2POE, TB-528E1U2UPOE, TB-531A
ViTAM 9xx, APC-3x95, APC-3x20, ARCHMI-9xx, ACS-2320, ACS-2180

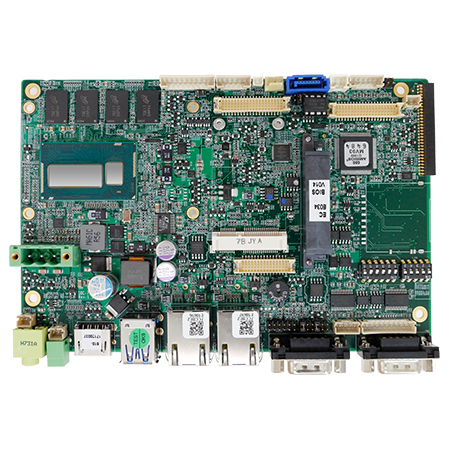

SBC-7110: 4" EPIC, Intel 4th Gen. Core i7/i5/i3 Processor SoC, onboard 4GB DDR3L, 18/24-bit dual channel LVDS
TB-528 SeriesI/O Board for SBC-7110, Packing List, 1 x SBC-7110 4" SBC, 1 x Driver CD, 1 x CR2477 Battery, 1 x SATA 7+15Pin to SATA 7pin/SATA Power 2pin Cable (L=18cm)
